What is the difference between the HAC-60 and the HAC-43?

Both provide modulating 2 to 10 VDC proportional blade positioning on the HAC damper body. The key difference is fail-safe behavior: the HAC-43 (TFB24-SR-T) has spring return, so on power loss the blade moves to a defined fail-safe position. The HAC-60 (LMB24-SR-T) has no spring return and holds its last modulating position on power loss. Use the HAC-43 when a defined fail-safe position is required. Use the HAC-60 when holding last position is acceptable.

What happens to the blade on power loss?

The HAC-60 blade holds its last position. The LMB24-SR-T has no spring return. If the application requires the blade to move to a defined position on power loss, to close and seal the duct or to open and maintain ventilation, use the HAC-43 (TFB24-SR-T), which has spring return fail-safe.

How much torque does the HAC-60 actuator have?

The Belimo LMB24-SR-T is rated 45 in-lb [5 Nm]. Choose between the HAC-60 and the HAC-43 on fail-safe behavior rather than duct size, and confirm actuator torque against the damper size and static pressure for the job.

Is a relay available on the HAC-60?

No. The LMB24-SR-T motor code does not include relay capability. If a relay output is required alongside modulating control, discuss the application with your controls supplier.

Registre LMB24-SR-T : HAC-60 Belimo modulant 2 à 10 V c.c.

Corps de registre en ligne Hoyme avec actionneur modulant Belimo LMB24-SR-T. Positionnement proportionnel de l'aube via un signal analogique 2–10 VCC, même entrée de contrôle que le HAC-43 (TFB24-SR-T). Une différence : le LMB24-SR-T n'a pas de rappel par ressort. En cas de coupure de courant, l'aube maintient sa dernière position plutôt que de se déplacer vers un état de sécurité défini. Tailles de 6" à 20" par incréments de deux pouces.

⚠ Pas de rappel par ressort : maintien de la dernière position en cas de coupure de courant

En cas de coupure de courant, l'aube du HAC-60 reste dans sa dernière position. Elle ne se déplace pas vers une position de sécurité définie, ouverte ou fermée. Si votre application exige que le registre se déplace vers une position définie en cas de coupure de courant, que ce soit pour fermer et sceller le conduit ou pour l'ouvrir afin d'assurer la ventilation, utilisez le HAC-43 (TFB24-SR-T), qui offre le même contrôle modulant 2–10 VCC avec rappel par ressort de sécurité.

✓ Positionnement proportionnel de l'aube 2–10 VCC : même entrée de contrôle que le HAC-43 ; l'aube suit le signal analogique en continu sur toute la plage de déplacement

✓ Maintien de la dernière position en cas de coupure de courant : comportement privilégié sur la plupart des installations GTC commerciales ; évite les changements brusques de débit d'air lors de brèves interruptions de courant pendant que la GTC reprend le contrôle

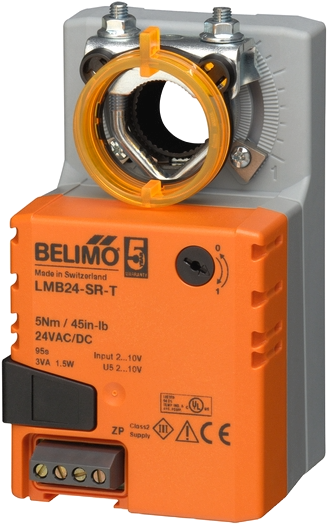

✓ Belimo LMB24-SR-T : monté en usine sur le corps de registre Hoyme. SKU unique, prêt à l'emploi ; actionneur remplaçable sur site via les distributeurs Belimo

✓ Alimentation 24 Vca ou 24 Vcc : compatible avec les cartes de sortie analogiques GTC et DDC ; même flexibilité d'alimentation que le HAC-43

✓ By-pass thermique (-H) disponible sur toutes les tailles : installé en usine ; pour le contrôle de zone des conduits d'alimentation en air chaud uniquement ; ne pas spécifier -H pour des applications d'air frais ou de ventilation

HAC-60 (LMB24-SR-T) : ce produit

✓Modulant 2–10 VCC : maintient la dernière position en cas de coupure de courant

✓La GTC reprend le contrôle après une coupure, aucun changement brusque de débit d'air lors de l'interruption

✓Le maintien de la dernière position est acceptable : la GTC gère la reprise

✓Belimo LMB24-SR-T : couple moteur de 45 in-lb [5 Nm]

HAC-43 (TFB24-SR-T) : utilisez-le plutôt quand…

→Un rappel par ressort vers une position définie est requis en cas de coupure de courant

→Le conduit doit être hermétiquement scellé en cas de coupure de courant

→La ventilation doit être garantie quel que soit l'état de l'alimentation

→Le cahier des charges mentionne le TFB24-SR-T ou exige un rappel par ressort

Confirmez le code d'action (OPP vs SPP) avec l'ingénieur en mécanique ou le concepteur des contrôles GTC avant de commander. Le code d'action détermine la relation directionnelle entre le signal et l'aube : le fait que l'augmentation de la tension (VCC) ouvre ou ferme l'aube doit correspondre à la séquence de contrôle de la GTC. Consultez la documentation du Belimo LMB24-SR-T pour la configuration spécifique requise.

Entrée de contrôle

2–10 VCC analogique : proportionnel

Sécurité

Maintient la dernière position, sans rappel par ressort

Actionneur

Belimo LMB24-SR-T

Tension d'alimentation

24 Vca ou 24 Vcc

Tailles

6"–20" par incréments de deux pouces

Interrupteur de fin de course

Non inclus dans les variantes standard : confirmer avec Hoyme

Statut CSA

Non certifié CSA

Besoin d'une sécurité par rappel par ressort avec contrôle modulant ? Utilisez le HAC-43 (TFB24-SR-T), même contrôle proportionnel 2–10 VCC, rappel par ressort vers une position de sécurité définie en cas de coupure de courant. Si une opération tout ou rien suffit à votre application, utilisez le HAC-40 (TFB24), moins coûteux, câblage plus simple, rappel par ressort inclus. Pour un contrôle GTC flottant à 3 fils, voir le HAC-34 (CMB24-3-T).

Garantie de 2 ans sur les composants électriques · 10 ans sur les composants mécaniques

Corps de registre Hoyme : Fabriqué au Canada · Belimo LMB24-SR-T remplaçable sur site via les distributeurs Belimo

L'image du produit est uniquement représentative. L'apparence du produit réel peut différer en fonction de la taille, de la configuration et des options sélectionnées lors de la commande.

Registre en ligne HAC-60 avec Belimo LMB24-SR-T, modulant 2 à 10 V c.c., 24 V c.a./c.c., 6 à 20 po, maintient la dernière position
